Технические характеристики насоса К 80-65-160

Консольный насос К 80-65-160Технические характеристики насоса консольного К 80-65-160.
Назначение электронасоса: перекачка технической воды (не морской) и других химически неактивных жидкостей, имеющих сходство с водой (химические свойства, плотность, вязкость) в общегородских и промышленных системах водоснабжения.

В электронасосе консольный насос К 80-65-160 оснащается электроприводом, в качестве которого применяется трехфазный электродвигатель.
Тип электропривода агрегата - общепромышленный асинхронный электродвигатель с короткозамкнутым ротором.
Взрывозащищенный электродвигатель монтируется в насосный консольный электроагрегат с торцовым уплотнением и эксплуатируемый во взрывоопасных условиях.

По заказу потребителя в электронасосный агрегат устанавливается преобразователь частоты переменного тока на соответствующую мощность двигателя.

Условное обозначение
1К 80-65-160 У3.1, где
- 1: модификация;
- К: консольный насос;
- 80: диаметр входного патрубка, мм;
- 65: диаметр патрубка на выходе, мм;
- 160: условный диаметр рабочего колеса, мм;
- У: климатическое исполнение;
- 3.1: категория размещения.

Электроподключение
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов К 80-65-160.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
К 80-65-160 50 32 7,5 2900 60/144
К 80-65-160"а" 45 30 7,5 2900 60/144

Давление на входе в насос 6 кгс/см² (0,6 МПа).
Мощность, потребляемая насосом максимальная 7 квт. КПД - 72%.
Патрубки К 80-65-160 фланцевые - всасывающий Ду-80, напорный Ду-65. У обоих патрубков Ру-16.
Консольный агрегат в базовом исполнении оснащен двигателем АИР 112М2.
Допускаемый кавитационный запас (ДКЗ) до 4,0 м.
Уровень звука на расстоянии 1 м от контура агрегата 80 дБА.
Протечка через сальник 0,3-2,0 л/час, через торцовое уплотнение 0,03 л/час.

Насос К 80-65-160 должен комплектоваться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ РМЭК 60204-1-2007, раздел 14.

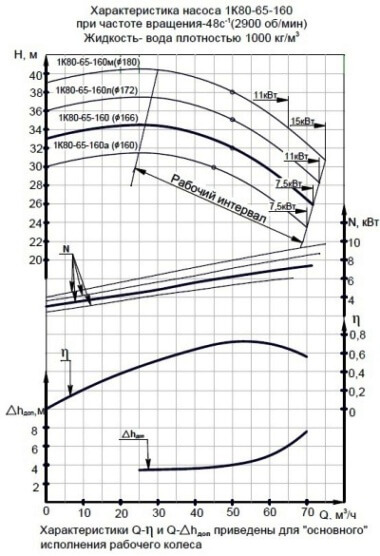

Рис. 1. Рабочие характеристики насоса (2900 об/мин).
Рис. 2. Габаритный чертеж насоса.

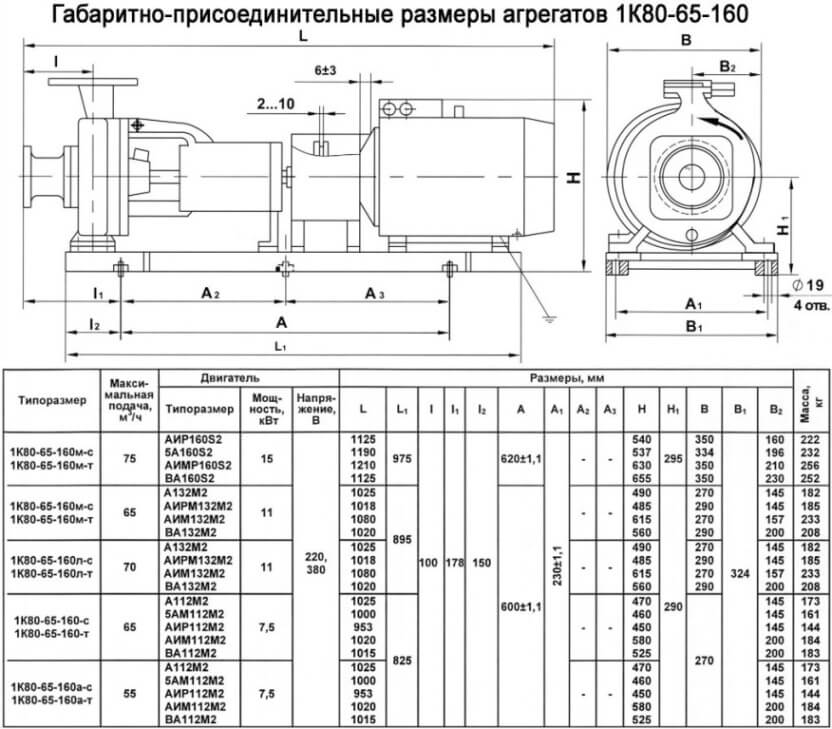

Рис. 3. Габаритный чертеж консольного электроагрегата


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритный чертеж насоса

Рис.3 Габаритный чертеж насосного агрегата
