Технические характеристики насоса К 90/20

Консольный насос К 90/20Технические характеристики насоса консольного К 90/20.
Назначение электронасосного агрегата: перекачка воды и жидких сред, сходных с водой по химической активности, плотности и вязкости, в системах промышленного и городского водоснабжения.

В электронасосе центробежный консольный насос К 90/20 комплектуется приводом, в качестве которого устанавливается трехфазный электродвигатель.
Тип привода консольного агрегата - общепромышленный асинхронный электродвигатель с короткозамкнутым ротором.
Взрывозащищенный электродвигатель для комплектации электронасоса не используется, т.к. он не предназначен для эксплуатации во взрывоопасных условиях.

Условное обозначение
К 90/20 У3, где
- К: консольный насос;
- 90: номинальная подача насоса в агрегате, м³/час;
- 20: номинальный напор, м;
- У: климатическое исполнение;
- 3: категория размещения.

Электроподключение К 90/20
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных насосов К 90/20.

Таблица 1. Технические характеристики насосов
Марка Подача
диапазон
м³/ч
Напор
диапазон
м
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
К 90/20 90 18 7,5 2900 81/135
К 90/20а 72 18 5,5 2900 81/123

Давление на входе в насос до 0,35 МПа (3,5 кг/см²). КПД - 69%.
Патрубки К 90/20 фланцевые - на входе Ду-80, на выходе Ду-50.
Консольный электронасос комплектуется асинхронным общепромышленным электродвигателем марки АИР 112М2. Уровень звука на расстоянии 1 м от контура электронасоса с указанным электроприводом 95 дБА.
Допускаемый кавитационный запас (ДКЗ) не более 4,0 м.

Внешняя протечка через сальниковое уплотнение до 2 л/час.

Насос К 90/20 должен комплектоваться только сертифицированным электродвигателем и должен отвечать соответствующим требованиям ГОСТ.

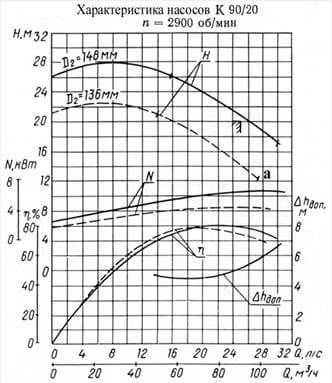

Рис. 1. Рабочие характеристики насоса (2900 об/мин).

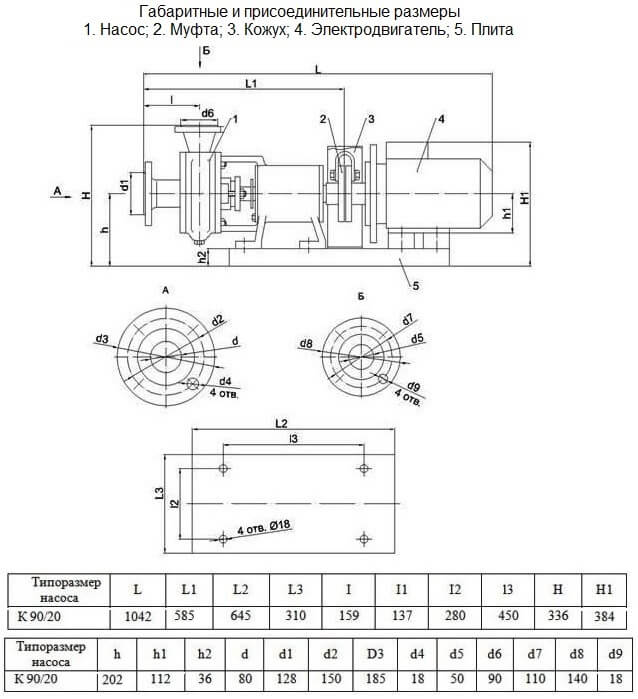

Рис. 2. Габаритный чертеж консольного электронасоса.


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритный чертеж насосного агрегата К 90/20
