Технические характеристики - насос КМ 100-80-160

Технические характеристики - насос КМ 100-80-160, консольный, моноблочный, одностороннего осевого ввода перекачиваемой воды к центробежному рабочему колесу.

Моноблочные консольные насосы нашли применение в промышленных и городских системах водоснабжения и отопления.

По техническому устройству насос КМ 100-80-160 - горизонтальный, моноблочный, оборудованный сальниковым или торцовым уплотнением вала, стационарный центробежный насос.
Привод консольного моноблочного насоса обеспечивает фланцевый электродвигатель с удлиненным валом.
Типоразмер электропривода в насосном агрегате - общепромышленный трехфазный асинхронный двигатель.

Промышленные моноблочного типа консольные насосы КМ 100-80-160 производятся в базовом исполнении и с обточкой "а" рабочего колеса.

Рис. 1: характеристики технические насосов.

Рис. 2: напорные характеристики насоса (в базовой комплектации и с обточкой "а").

Рис. 3: габаритные размеры насосного электроагрегата.

Рис. 4: присоединительные размеры насосного агрегата.

Рис.1 Технические характеристики насоса КМ 100-80-160

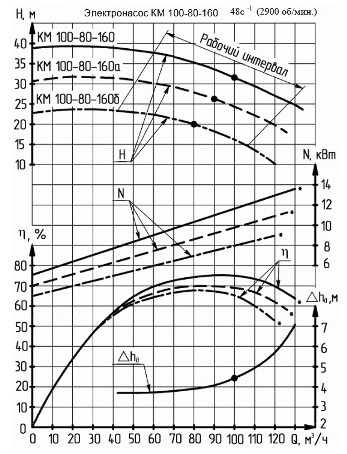

Рис.2 Напорные характеристики насоса

Рис.3 Габаритные размеры агрегата

Рис.4 Присоединительные размеры агрегата

По параметрам заменяет насосы 4КМ-12; КМ90/35.
Климатическое исполнение, категория размещения консольного моноблочного насоса КМ 100-80-160 - У 3.1.
