Технические характеристики насоса КМ 125-100-160/2-5

Консольный моноблочный насос КМ 125-100-160/2-5Технические характеристики консольного насоса моноблочного КМ 125-100-160/2-5.
Агрегат предназначен для перекачки в системах водоснабжения, пожаротушения и отопления промышленно-хозяйственной и питьевой воды, а также жидкостей, сходных с водой по основным показателям (плотность, вязкость, химическая активность).

Моноблочный консольный насос КМ 125-100-160/2-5 оснащается приводом. В качестве привода используется 3-х фазный электродвигатель.
Тип привода - асинхронный электродвигатель общепромышленный с короткозамкнутым ротором.
В электронасос КМ 125-100-160/2-5 взрывозащищенный электродвигатель асинхронный промышленный и частотный преобразователь устанавливаются по специальной заявке потребителя.
Электронасосы могут оснащаться двигателями пониженной шумности.

Условное обозначение
КМ 125-100-160/2-5, где
- КМ: насос консольный моноблочный;
- 125: диаметр входного патрубка, мм;
- 100: диаметр патрубка на выходе, мм;
- 160: условный диаметр рабочего колеса, мм;
- 2: условное обозначение частоты вращения электродвигателя (2-2900 об/мин);
- 5: условное обозначение уплотнения вала (5 – одинарное торцовое);

Электроподключение КМ 125-100-160/2-5
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики моноблочных консольных насосов КМ 125-100-160/2-5.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт/об/мин
Мощность насоса
квт
Масса
агрегата
кг
КМ 125-100-160/2-5 160 30 22,0x2900 18,5 220
КМ 125-100-160а/2-5 160 22 22,0x1450 13,7 220

Диапазон подачи 120-180 м³/час, напора 33-28 м.
Допускаемый кавитационный запас насоса (ДКЗ) 4,2 м.
Максимальная мощность, потребляемая насосом 18,5 квт.
Давление на входе в насос до 8 кгс/см² (0,8 МПа).
Условный диаметр рабочего колеса 160 мм.
Патрубки КМ 125-100-160/2-5 фланцевые - вход Ду-125, на выходе Ду-100. Ру патрубков 10(16).
Утечка через торцовое уплотнение до 0,03 л/час.
Электродвигатель моноблочного консольного насоса - АИР180S2, мощностью 22 квт.

Для защиты от работы вне рабочего диапазона подач и от эксплуатации "всухую" агрегат оснащается пускозащитным устройством.

Насос КМ 125-100-160/2-5 должен комплектоваться сертифицированным электродвигателем, соответствующий требованиям ГОСТ.

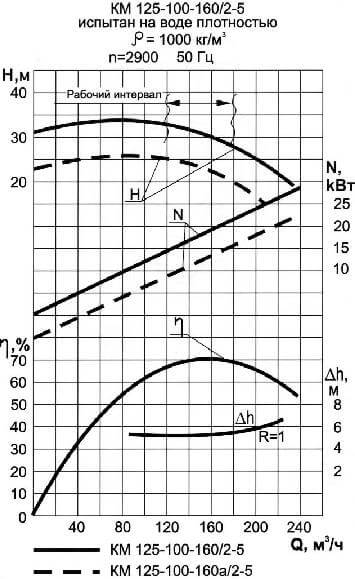

Рис. 1. Рабочие характеристики электронасоса (2900 об/мин).

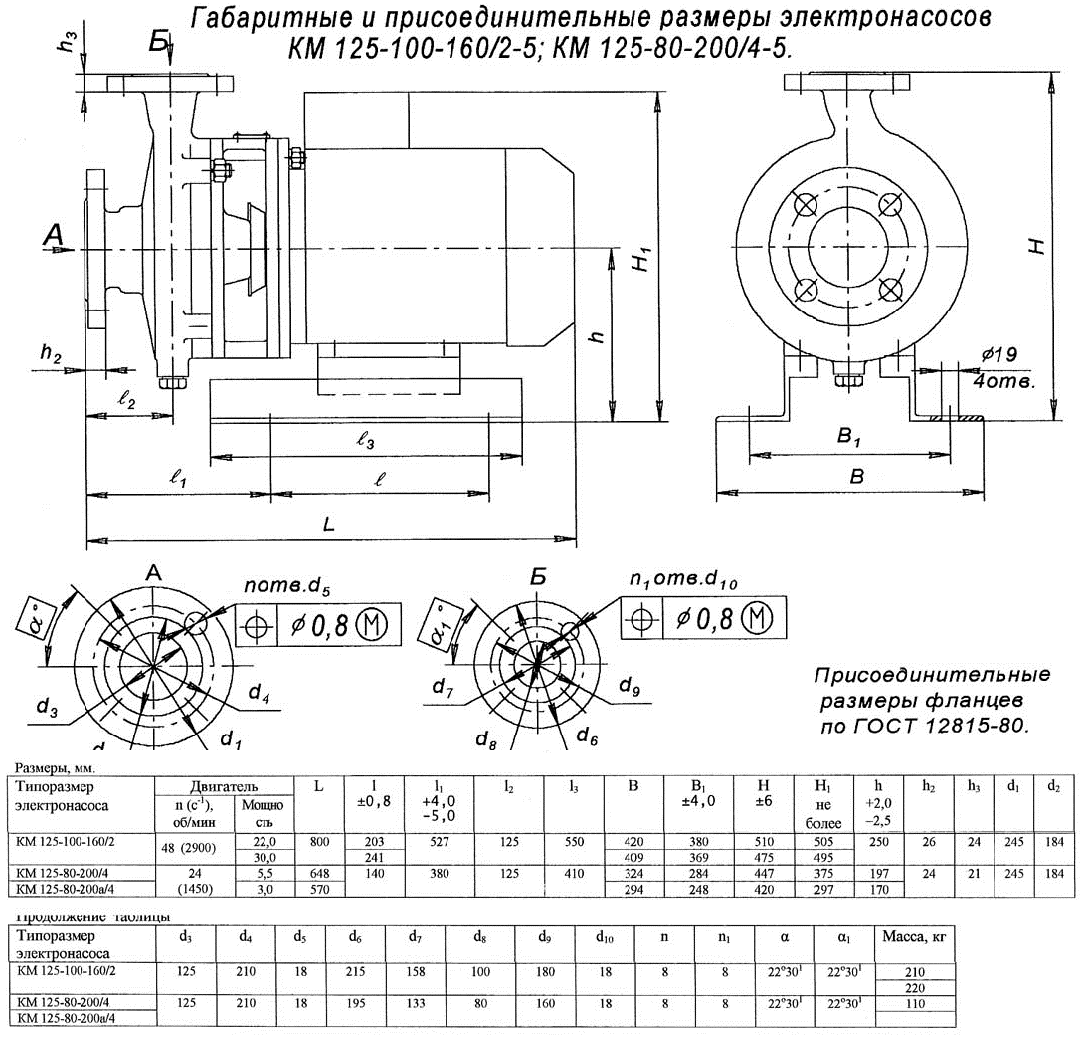

Рис. 2. Габаритные и присоединительные размеры консольного моноблочного агрегата.


Рис.1 Рабочие характеристики электронасоса

Рис.2 Габаритно-присоединительные размеры агрегата КМ 125-100-160/2-5
