Технические характеристики насоса КМ 40-25-160/2-5

Консольный моноблочный насос КМ 40-25-160/2-5Технические характеристики консольного насоса моноблочного КМ 40-25-160/2-5.
Насосный агрегат предназначен для перекачки в системах водоснабжения, пожаротушения и отопления воды питьевой и воды промышленно-хозяйственного назначения, а также химически неагрессивных жидкостей, сходных с водой по свойствам.

Моноблочный консольный насос КМ 40-25-160/2-5 оснащается приводом, в качестве которого применяется 3-х фазный электродвигатель.
Тип привода агрегата - асинхронный электродвигатель с короткозамкнутым ротором общепромышленного назначения.
Преобразователь частоты переменного тока и асинхронный взрывозащищенный электродвигатель, устанавливаются в агрегат по специальной заявке заказчика.
Также электронасосы могут оснащаться двигателями с пониженным уровнем шума.

Условное обозначение
КМ 40-25-160/2-5, где
- КМ: насос консольный моноблочный;
- 40: диаметр входного патрубка, мм;
- 25: диаметр патрубка на выходе, мм;
- 160: условный диаметр рабочего колеса, мм;
- 2: условное обозначение частоты вращения электродвигателя (2-2900 об/мин);
- 5: условное обозначение уплотнения вала (5 – одинарное торцовое);

Электроподключение КМ 40-25-160/2-5
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики моноблочных консольных насосов КМ 40-25-160/2-5.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт/об/мин
Мощность насоса
квт
Масса
агрегата
кг
КМ 40-25-160/2-5 6,3 32 2,2x2900 1,7 40
КМ 40-25-160а/2-5 6,3 26 2,2x2900 1,66 40
КМ 40-25-160б/2-5 6,3 20 1,5x2900 0,98 35
КМ 40-25-160в/2-5 6,3 18 1,5x2900 1,15 35

Диапазон подачи 4-9 м³/час, напора 33-29 м.
Допускаемый кавитационный запас насоса (ДКЗ) до 3,5 м.
Мощность насоса 1,7 квт.
Давление на входе в насос до 0,8 МПа (8 кгс/см²).
Диаметр рабочего колеса (условный) 160 мм.
Патрубки КМ 40-25-160/2-5 фланцевые - вход Ду-40, на выходе Ду-25. Ру 10(16).
Утечка через торцовое уплотнение до 0,03 л/час.
Электродвигатель консольно-моноблочного насоса - АИР80В2, мощностью 2,2 квт.

Для защиты от работы вне рабочего диапазона подач и от эксплуатации "всухую" агрегат оснащается пускозащитным устройством.

Насос КМ 40-25-160/2-5 должен комплектоваться сертифицированным электродвигателем, соответствующий требованиям ГОСТ.

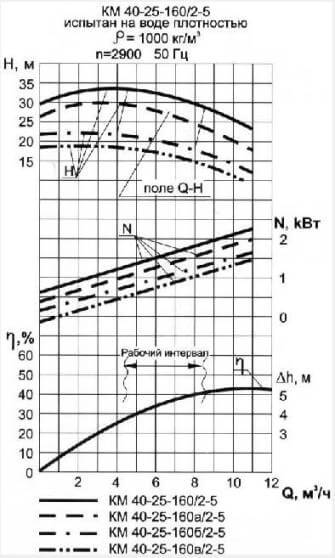

Рис. 1. Рабочие характеристики электронасоса (2900 об/мин).
Рис. 2. Габаритные и присоединительные размеры консольного моноблочного агрегата


Рис.1 Рабочие характеристики электронасоса

Рис.2 Габаритно-присоединительные размеры агрегата КМ 40-25-160/2-5
