Технические характеристики насоса КМ 80-65-160

Консольный моноблочный насос КМ 80-65-160Технические характеристики консольного насоса моноблочного КМ 80-65-160.
Назначение насоса: перекачка технической воды (не морской) и химически неактивных жидкостей, имеющих сходство с водой (активность, плотность, вязкость) в промышленных и городских системах отопления и водоснабжения.

В электронасосе моноблочный консольный насос КМ 80-65-160 комплектуется приводом, в качестве которого используется трехфазный электродвигатель.
Вид привода агрегата - асинхронный электродвигатель с короткозамкнутым ротором общепромышленного назначения.
Взрывозащищенный электродвигатель в моноблочный консольный насосный электроагрегат не устанавливается, т. к. он не предназначен для работы во взрывоопасных производствах.

Условное обозначение
КМ 80-65-160 -У3.1, где
- КМ: консольный моноблочный насос;
- 80: диаметр входного патрубка, мм;
- 65: диаметр патрубка на выходе, мм;
- 160: условный диаметр рабочего колеса, мм;
- С: сальниковое уплотнение;
- У: климатическое исполнение;
- 3.1: категория размещения.

Электроподключение КМ 80-65-160
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных насосов КМ 80-65-160.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
агрегата
кг
КМ 80-65-160 50 32 7,5 2900 96
КМ 80-65-160а 45 28 7,5 2900 96
КМ 80-65-160б 40 20 5,5 2900 66

Мощность максимальная, потребляемая базовым насосом 6,2 квт.
Давление на входе в насос 6 кгс/см² (0,6 МПа).
КПД - 71%. Патрубки КМ 80-65-160 фланцевые - всасывающий Ду-80, напорный Ду-65. У обоих патрубков Ру-10.
Базовый консольный моноблочный агрегат укомплектован электродвигателем АИР 112М2Ж (7,5 квт).
Уровень звука на расстоянии 1 м от контура агрегата с таким электродвигателем - 80 дБА.
Допускаемый кавитационный запас насоса (ДКЗ) до 4,2 м.
Протечка через сальник насоса 2,0 л/час, через торцовое уплотнение 0,03 л/час.

Насос КМ 80-65-160 должен комплектоваться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ.

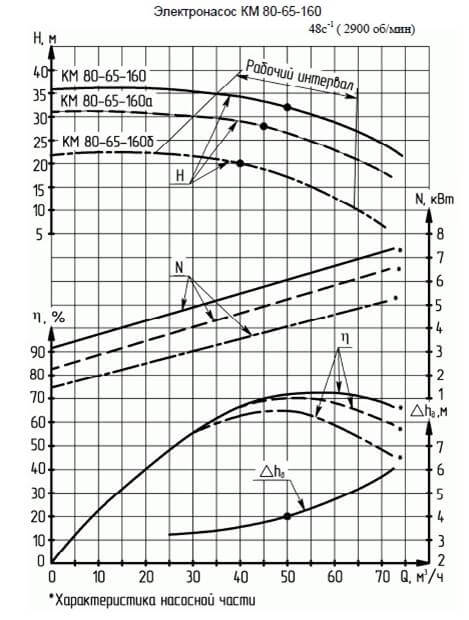

Рис. 1. Рабочие характеристики электронасоса (2900 об/мин).

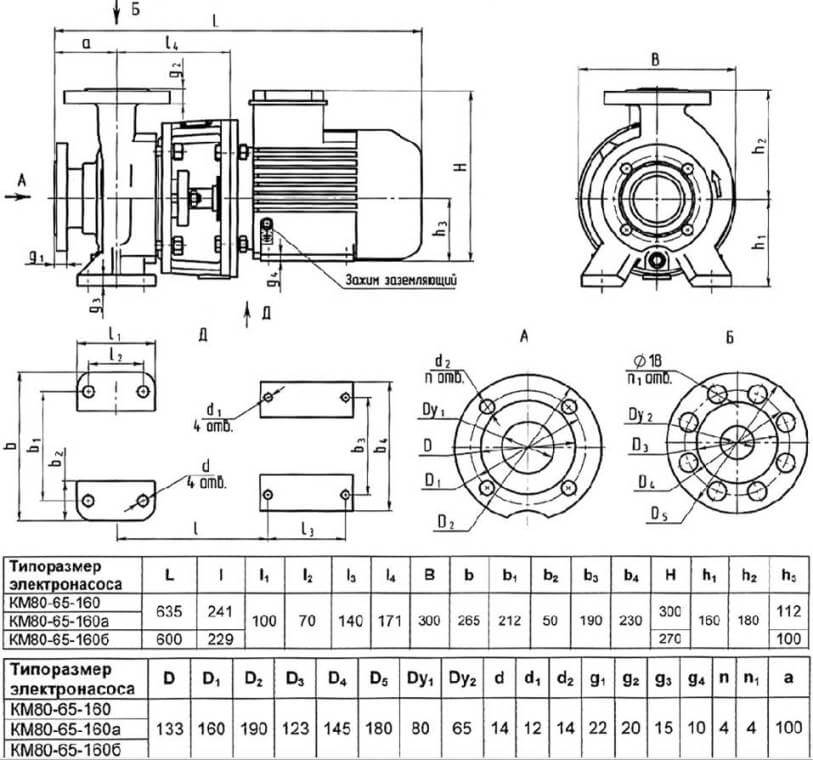

Рис. 2. Габаритные и присоединительные размеры консольного моноблочного электроагрегата


Рис.1 Рабочие характеристики электронасоса

Рис.2 Габаритно-присоединительные размеры агрегата КМ 80-65-160
