Технические характеристики насоса КМЛ 2-100/160

Консольный моноблочный насос КМЛ 2-100/160Технические характеристики насоса консольного моноблочного линейного КМЛ 2-100/160.
Консольно- моноблочный линейный агрегат предназначен для перекачки в системах отопления, водоснабжения, пожаротушения питьевой и промышленно-хозяйственной воды, неагрессивных жидкостей, сходных с водой по показателям.

В моноблочный линейный консольный насос КМЛ 2-100/160 устанавливается привод, в качестве которого применяется трехфазный электродвигатель с удлиненным валом.
Тип привода - общепромышленный, с короткозамкнутым ротором асинхронный электродвигатель фланцевый, пониженной шумности.
Взрывозащищенный электродвигатель для установки в агрегат не используется, т.к. эксплуатация насоса во взрывоопасных условиях не предусмотрена.

Условное обозначение
КМЛ 2-100/160, где
- КМЛ: консольный моноблочный линейный насос;
- 2: модификация;
- 100: диаметры входного и выходного патрубков, мм;
- 160: условный диаметр рабочего колеса, мм.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных моноблочных линейных насосов КМЛ 2-100/160.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт/об/мин
Двигатель
об/мин
Масса
агрегата
кг
КМЛ 2-100/160 80 26 11 2900 190

КПД насоса 68%. Диапазон напора 29-19 м, подачи 60-120 м³/час .
Потребляемый ток 22А. ДКЗ до 3,8 м.
Давление на входе в насос 0,8 МПа (8 кгс/см²).
Патрубки КМЛ 2-100/160 фланцевые: Ду-100, Ру 10(16). Диаметр рабочего колеса 160 мм.

Двигатель насоса - АИР160SА2Ж5, мощностью 11 квт.
Насос КМЛ 2-100/160 должен комплектоваться сертифицированным двигателем, соответствующий требованиям ГОСТ.

Рис. 1. Рабочие характеристики электронасоса (2900 об/мин).

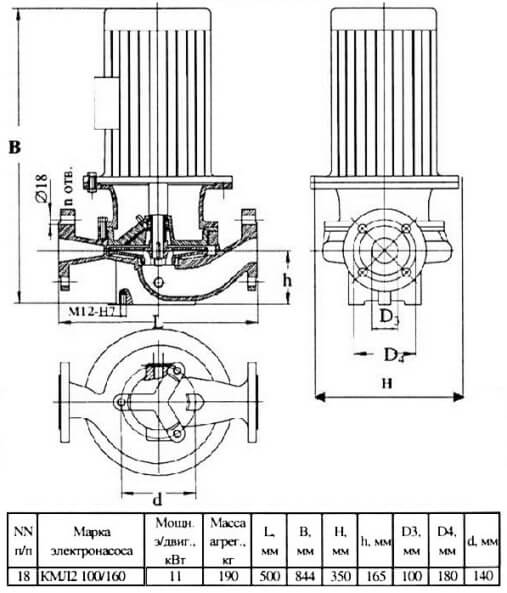

Рис. 2. Габаритные и присоединительные размеры консольного моноблочного линейного агрегата КМЛ 2-100/160.


Рис.1 Рабочие характеристики электронасоса

Рис.2 Габаритно-присоединительные размеры агрегата КМЛ 2-100/160
