Технические характеристики насоса КМЛ 2-100/180

Консольный моноблочный насос КМЛ 2-100/180Технические характеристики линейного консольного насоса моноблочного КМЛ 2-100/180.
Электронасос вертикальный типа КМЛ предназначен для перекачки в системах водоснабжения, пожаротушения, отопления воды (питьевой и промышленно-хозяйственного назначения), химически неагрессивных жидкостей, схожих с водой по параметрам.

Моноблочный консольный насос КМЛ 2-100/180 оснащается приводом с удлиненным валом, в качестве которого применяется трехфазный электродвигатель.
Тип привода электронасоса - асинхронный электродвигатель общепромышленный с короткозамкнутым ротором.
Асинхронный взрывозащищенный электродвигатель в комплектации электронасоса не предусмотрен, т.к. насос не предназначен для эксплуатации во взрывоопасных производствах.
Электронасосы оснащены приводами с низким уровнем шума.

Условное обозначение
КМЛ 2-100/180, где
- КМЛ: консольный моноблочный линейный насос;
- 2: модификация;
- 100: диаметры входного и выходного патрубков, мм;
- 180: условный диаметр рабочего колеса, мм.

Электроподключение КМЛ 2-100/180
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных моноблочных линейных насосов КМЛ 2-100/180.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт/об/мин
Двигатель
об/мин
Масса
агрегата
кг
КМЛ 2-100/180 100 32 18,5 2900 235

ДКЗ (допускаемый кавитационный запас) до 3,8 м.
Диапазон подачи 160-120 м³/час, напора 45-30 м.
КПД 65%. Потребляемый насосом ток 35А.
Избыточное давление на входе в насос до 8 кгс/см² (0,8 МПа).
Условный диаметр рабочего колеса 180 мм.
Фланцевые патрубки КМЛ 2-100/180 - вход и выход Ду-100, Ру 10(16).
Электродвигатель линейного консольно-моноблочного насоса - RA160L2Ж5, мощностью 18,5 квт.

Насос КМЛ 2-100/180 должен комплектоваться сертифицированным электродвигателем, соответствующий требованиям ГОСТ.

Рис. 1. Рабочие характеристики электронасоса (2900 об/мин).

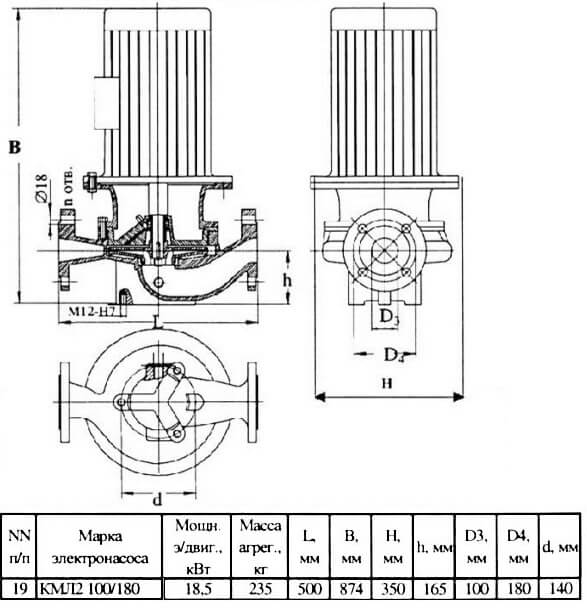

Рис. 2. Габаритные и присоединительные размеры консольного моноблочного линейного агрегата КМЛ 2-100/180.


Рис.1 Рабочие характеристики электронасоса

Рис.2 Габаритно-присоединительные размеры агрегата КМЛ 2-100/180
