Технические характеристики насоса КМЛ 2-100/200

Консольный моноблочный насос КМЛ 2-100/200Технические характеристики моноблочного насоса линейного КМЛ 2-100/200.
Консольный линейный вертикальный электронасос перекачивает в системах отопления, пожаротушения и водоснабжения воду (питьевую и промышленно-хозяйственного потребления), неагрессивные жидкости, схожие с водой по показателям.

Линейный моноблочный консольный насос КМЛ 2-100/200 комплектуется электроприводом, в качестве которого используется 3-х фазный фланцевый электродвигатель.
Вид привода - общепромышленный асинхронный электродвигатель с короткозамкнутым ротором.
Взрывозащищенный электродвигатель для оснащения электронасоса не применяется, т.к. агрегат не используется для работы во взрывоопасных условиях.
Электроагрегаты комплектуются двигателями с пониженным уровнем шума.

Условное обозначение
КМЛ 2-100/200, где
- КМЛ: консольный моноблочный линейный насос;
- 2: модификация;
- 100: диаметры входного и выходного патрубков, мм;
- 200: условный диаметр рабочего колеса, мм.

Электроподключение КМЛ 2-100/200
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных моноблочных линейных насосов КМЛ 2-100/200.

Таблица 1. Технические характеристики насоса
Марка Подача
м³/ч
Напор
м
Двигатель
квт/об/мин
Двигатель
об/мин
Масса
агрегата
кг
КМЛ 2-100/200 90 49 22 2900 235

Избыточное давление на входе в насос 8 кгс/см² (0,8 МПа).
Диапазон напора 60-100 м, подачи 50-45 м³/час.
ДКЗ (допускаемый кавитационный запас) до 3,8 м.
Потребляемый ток 42А.
Диаметр (условный) рабочего колеса 160 мм.
Патрубки насоса моноблочного КМЛ 2-100/200 фланцевые - Ду-100 на входе и выходе. Ру фланцев 10(16).
Электродвигатель линейного моноблочного насоса - А160МВ2Ж5, мощностью 22 квт.

Насос КМЛ 2-100/200 должен комплектоваться сертифицированным электродвигателем, соответствующий требованиям ГОСТ.

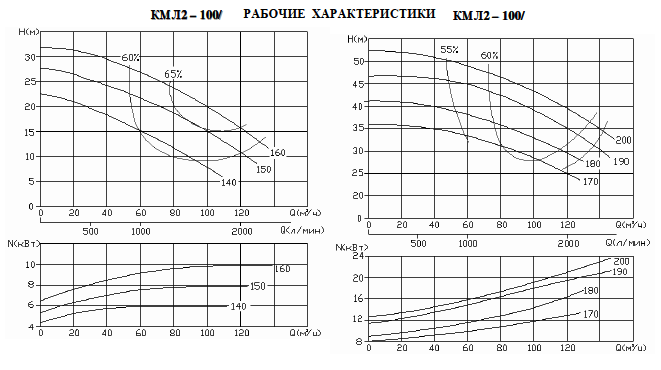

Рис. 1. Рабочие характеристики электронасоса (2900 об/мин).

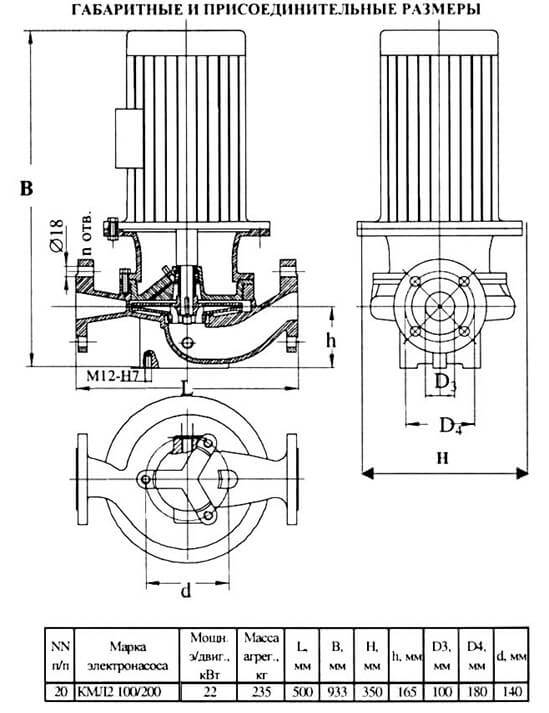

Рис. 2. Габаритные и присоединительные размеры консольного моноблочного линейного агрегата КМЛ 2-100/200.


Рис.1 Рабочие характеристики электронасоса

Рис.2 Габаритно-присоединительные размеры агрегата КМЛ 2-100/200
