Технические характеристики насоса КМЛ 2-50/130

Консольный моноблочный насос КМЛ 2-50/130Технические характеристики линейного консольного насоса моноблочного КМЛ 2-50/130.
Вертикальный электронасос предназначен для перекачки в системах водоснабжения, пожаротушения и отопления воды (питьевой и промышленно-хозяйственного назначения) , а также химически неагрессивных жидкостей, схожих с водой по параметрам.

Моноблочный линейный консольный насос КМЛ 2-50/130 оснащается приводом с удлиненным валом, в качестве которого применяется 3-х фазный электродвигатель.
Тип привода агрегата - общепромышленного назначения асинхронный электродвигатель с короткозамкнутым ротором.
Асинхронный взрывозащищенный электродвигатель для комплектации агрегата не предусмотрен, т.к. электронасос не предназначен для эксплуатации во взрывоопасных условиях.
Электронасосы оснащены двигателями с низким уровнем шума.

Условное обозначение
КМЛ 2-50/130, где
- КМЛ: консольный моноблочный линейный насос;
- 2: модификация;
- 50: диаметры входного и выходного патрубков, мм;
- 130: условный диаметр рабочего колеса, мм.

Электроподключение КМЛ 2-50/130
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных моноблочных линейных насосов КМЛ 2-50/130.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт/об/мин
Двигатель
об/мин
Масса
агрегата
кг
КМЛ 2-50/130 15 15 1,5 2900 46

Диапазон подачи 7-18 м³/час, напора 19-13 м.
ДКЗ (допускаемый кавитационный запас) до 1,5 м.
Потребляемый ток 3А.
Избыточное давление на входе в насос до 8 кгс/см² (0,8 МПа).
Условный диаметр рабочего колеса 130 мм.
Патрубки КМЛ 2-50/130 фланцевые - вход и выход Ду-50, Ру 10(16).
Электродвигатель консольно-моноблочного линейного насоса - RA90S2Ж5, мощностью 1,5 квт.

Насос КМЛ 2-50/130 должен комплектоваться сертифицированным электродвигателем, соответствующий требованиям ГОСТ.

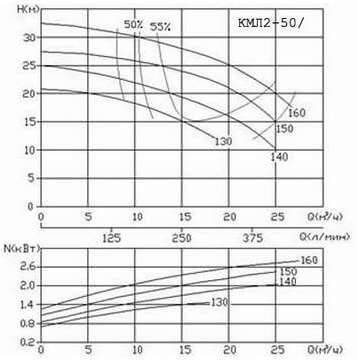

Рис. 1. Рабочие характеристики электронасоса (2900 об/мин).

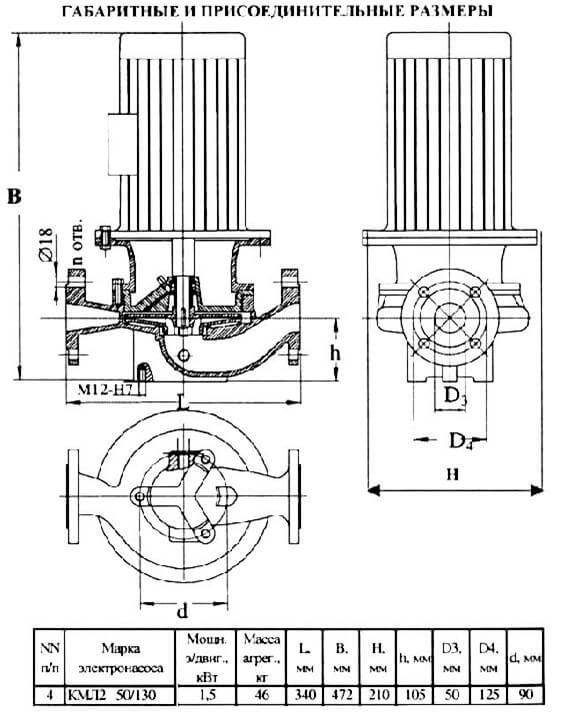

Рис. 2. Габаритные и присоединительные размеры консольного моноблочного линейного агрегата КМЛ 2-50/130.


Рис.1 Рабочие характеристики электронасоса

Рис.2 Габаритно-присоединительные размеры агрегата КМЛ 2-50/130
