Технические характеристики насоса КМЛ 2-50/160

Консольный моноблочный насос КМЛ 2-50/160Технические характеристики моноблочного насоса линейного КМЛ 2-50/160.
Консольный линейный вертикальный электронасос перекачивает в системах отопления, водоснабжения и пожаротушения воду (промышленно-хозяйственную и питьевую), а также неагрессивные жидкости, схожие с водой по параметрам.

Линейный моноблочный консольный насос КМЛ 2-50/160 комплектуется электроприводом, в качестве которого используется 3-х фазный электродвигатель удлиненным валом.
Вид привода - общепромышленного исполнения асинхронный электродвигатель с короткозамкнутым ротором.
Взрывозащищенный электродвигатель для оснащения электронасоса не предусмотрен, т.к. агрегат не предназначен для работы во взрывоопасных производствах.
Электроагрегаты оснащаются электродвигателями с пониженным уровнем шума.

Условное обозначение
КМЛ 2-50/160, где
- КМЛ: консольный моноблочный линейный насос;
- 2: модификация;
- 50: диаметры входного и выходного патрубков, мм;
- 160: условный диаметр рабочего колеса, мм.

Электроподключение КМЛ 2-50/160
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных моноблочных линейных насосов КМЛ 2-50/160.

Таблица 1. Технические характеристики насоса
Марка Подача
м³/ч
Напор
м
Двигатель
квт/об/мин
Двигатель
об/мин
Масса
агрегата
кг
КМЛ 2-50/160 20 25 3,0 2900 50

Избыточное давление на входе в насос 8 кгс/см² (0,8 МПа).
Диапазон напора 30-15 м, подачи 7-27 м³/час.
ДКЗ (допускаемый кавитационный запас) до 1,5 м.
Потребляемый ток 6А.
Диаметр (условный) рабочего колеса 160 мм.
Патрубки КМЛ 2-50/160 фланцевые - Ду-50 на входе и выходе. Ру фланцев 10(16).
Электродвигатель линейного консольно-моноблочного насоса - RA100L2Ж5, мощностью 3 квт.

Насос КМЛ 2-50/160 должен комплектоваться сертифицированным электродвигателем, соответствующий требованиям ГОСТ.

Рис. 1. Рабочие характеристики электронасоса (2900 об/мин).

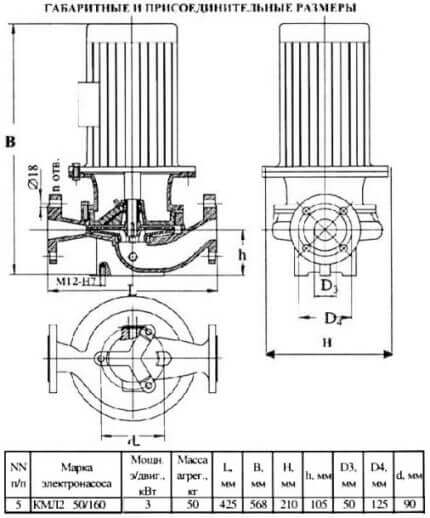

Рис. 2. Габаритные и присоединительные размеры консольного моноблочного линейного агрегата КМЛ 2-50/160.


Рис.1 Рабочие характеристики электронасоса

Рис.2 Габаритно-присоединительные размеры агрегата КМЛ 2-50/160
