Технические характеристики насоса КМЛ 2-65/130

Консольный моноблочный насос КМЛ 2-65/130Технические характеристики консольного моноблочного линейного насоса КМЛ 2-65/130.
Консольный моноблочный электронасос предназначен для перекачки в системах отопления, водоснабжения и пожаротушения промышленно-хозяйственной и питьевой воды, а также химически неагрессивных жидкостей, схожих по параметрам с водой.

В моноблочный линейный консольный насос КМЛ 2-65/130 устанавливается привод, в качестве которого применяется 3-х фазный электродвигатель с удлиненным валом.
Тип привода агрегата - асинхронный электродвигатель общепромышленный с короткозамкнутым ротором и с пониженным уровнем шума.
Взрывозащищенный электродвигатель для комплектации электронасоса не используется, т.к. для эксплуатации во взрывоопасных условиях электронасос не предназначен.

Условное обозначение
КМЛ 2-65/130, где
- КМЛ: консольный моноблочный линейный насос;
- 2: модификация;
- 65: диаметры входного и выходного патрубков, мм;
- 130: условный диаметр рабочего колеса, мм.

Электроподключение КМЛ 2-65/130
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных моноблочных линейных насосов КМЛ 2-65/130.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт/об/мин
Двигатель
об/мин
Масса
агрегата
кг
КМЛ 2-65/130 30 17 3/2,2 2900 61

Диапазон подачи 20-40 м³/час, напора 19-15 м.
ДКЗ (допускаемый кавитационный запас) до 2 м.
Потребляемый ток 6А.
Избыточное давление на входе в насос 8 кгс/см² (0,8 МПа).
Патрубки КМЛ 2-65/130 фланцевые - входящий и напорный Ду-65, Ру 10(16). Диаметр рабочего колеса 130 мм.

Электродвигатель моноблочного линейного насоса - RA100L2Ж5, мощностью 3,0 квт (2,2 квт - RA900L2Ж5).

Насос КМЛ 2-65/130 должен оснащаться сертифицированным электродвигателем, соответствующий требованиям ГОСТ.

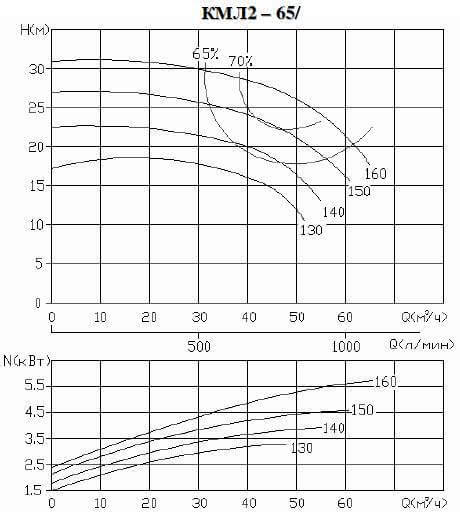

Рис. 1. Рабочие характеристики электронасоса (2900 об/мин).

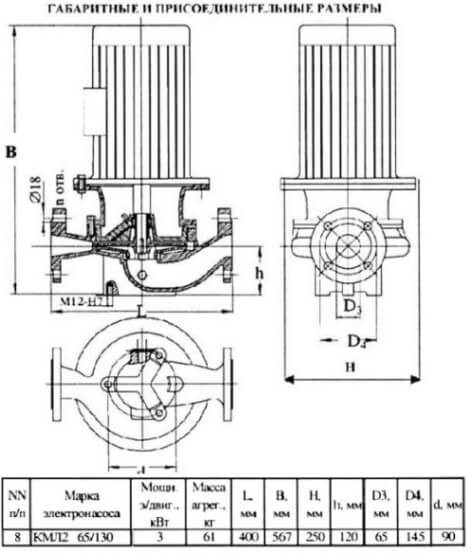

Рис. 2. Габаритные и присоединительные размеры консольного моноблочного линейного агрегата КМЛ 2-65/130.


Рис.1 Рабочие характеристики электронасоса

Рис.2 Габаритно-присоединительные размеры агрегата КМЛ 2-65/130
