Технические характеристики насоса КМЛ 2-65/180

Консольный моноблочный насос КМЛ 2-65/180Технические характеристики консольного моноблочного насоса линейного КМЛ 2-65/180.
Моноблочный линейный агрегат предназначен для перекачки в системах водоснабжения, отопления и пожаротушения питьевой и промышленно-хозяйственной воды, а также химически неагрессивных жидкостей, сходных по параметрам с водой.

В линейный моноблочный консольный насос КМЛ 2-65/180 устанавливается привод, в качестве которого используется трехфазный с удлиненным валом электродвигатель.
Тип привода в насосе - общепромышленный асинхронный электродвигатель с короткозамкнутым ротором и с пониженной шумностью.
Взрывозащищенный электродвигатель для комплектации электроагрегата не используется, т.к. он во взрывоопасных условиях не эксплуатируется.

Условное обозначение
КМЛ 2-65/180, где
- КМЛ: консольный моноблочный линейный насос;
- 2: модификация;
- 65: диаметры входного и выходного патрубков, мм;
- 180: условный диаметр рабочего колеса, мм.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных моноблочных линейных насосов КМЛ 2-65/180.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт/об/мин
Двигатель
об/мин
Масса
агрегата
кг
КМЛ 2-65/180 30 36 7,5 2900 109

Диапазон подачи от 26 до 50 м³/час, напора от 38 до 30 м.
ДКЗ до 2 м. Потребляемый ток 15А.
Избыточное давление на входе в насос 8 кгс/см² (0,8 МПа).
Фланцевые патрубки КМЛ 2-65/180 - входящий и выходящий Ду-65, Ру 10(16). Рабочее колесо диаметром 180 мм.

Электропривод линейного моноблочного насоса - RA132SВ2Ж5, мощностью 7,5 квт.
Насос КМЛ 2-65/180 должен комплектоваться сертифицированным двигателем, соответствующий требованиям ГОСТ.

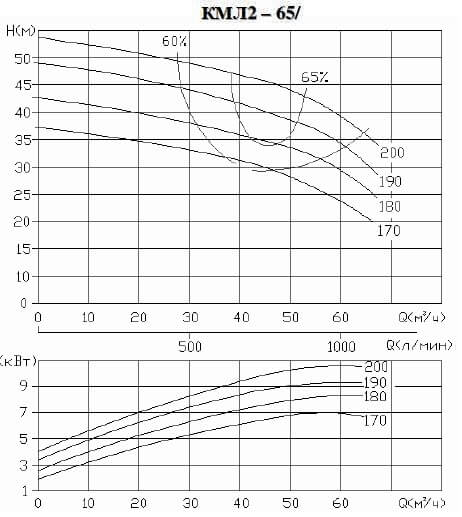

Рис. 1. Рабочие характеристики электронасоса (2900 об/мин).

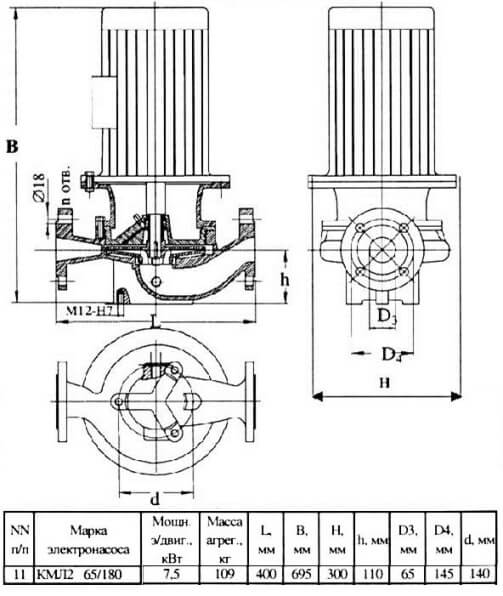

Рис. 2. Габаритные и присоединительные размеры консольного моноблочного линейного агрегата КМЛ 2-65/180.


Рис.1 Рабочие характеристики электронасоса

Рис.2 Габаритно-присоединительные размеры агрегата КМЛ 2-65/180
