Технические характеристики насоса КМЛ 2-80/200

Консольный моноблочный насос КМЛ 2-80/200Технические характеристики насоса консольного моноблочного линейного КМЛ 2-80/200.
Линейный моноблочный агрегат используется для перекачки в системах водоснабжения, отопления и пожаротушения промышленно-хозяйственной и питьевой воды, химически неагрессивных жидкостей, сходных по показателям с водой.

В линейный консольный насос КМЛ 2-80/200 моноблочной конструкции устанавливается электропривод, в качестве которого используется с удлиненным валом трехфазный электродвигатель.
Тип привода - фланцевый асинхронный электродвигатель общепромышленного исполнения с короткозамкнутым ротором и с пониженной шумностью.
Взрывозащищенный электродвигатель в электронасосе не используется, т.к. насос во взрывоопасных помещениях не эксплуатируется.

Условное обозначение
КМЛ 2-80/200, где
- КМЛ: консольный моноблочный линейный насос;
- 2: модификация;
- 80: диаметры входного и выходного патрубков, мм;
- 200: условный диаметр рабочего колеса, мм.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных моноблочных линейных насосов КМЛ 2-80/200.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт/об/мин
Двигатель
об/мин
Масса
агрегата
кг
КМЛ 2-80/200 60 48 15 2900 205

КПД - 90%. Диапазон подачи 35-82 м³/час, напора 51-45 м.
ДКЗ до 2,5 м. Потребляемый ток 29А.
Давление на входе в насос 8 кгс/см² (0,8 МПа).
Оба патрубка КМЛ 2-80/200 фланцевые Ду-80, Ру 10(16). Рабочее колесо диаметром 200 мм.

Электродвигатель консольного моноблочного насоса - АИР160S2Ж, мощностью 15,0 квт.
Насос КМЛ 2-80/200 должен комплектоваться сертифицированным двигателем, соответствующий требованиям ГОСТ.

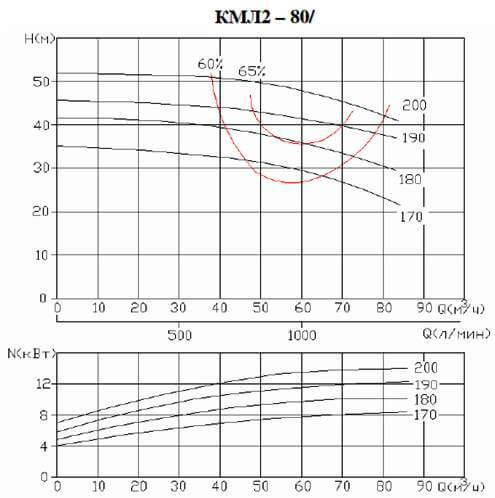

Рис. 1. Рабочие характеристики электронасоса (2900 об/мин).

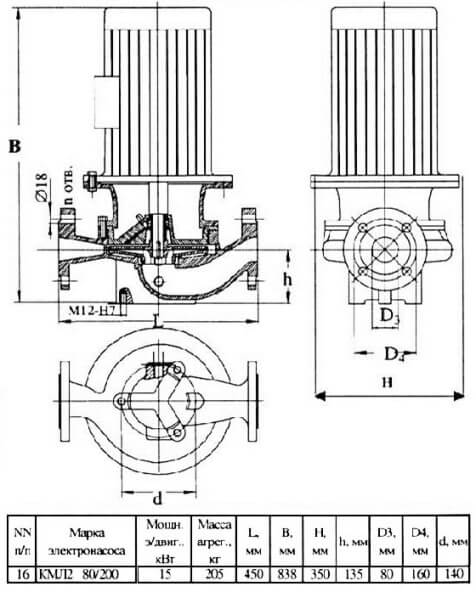

Рис. 2. Габаритные и присоединительные размеры консольного моноблочного линейного агрегата КМЛ 2-80/200.


Рис.1 Рабочие характеристики электронасоса

Рис.2 Габаритно-присоединительные размеры агрегата КМЛ 2-80/200
