Технические характеристики насоса 1 КМЛ 65-160

Консольный моноблочный насос 1 КМЛ 65-160Технические характеристики консольного моноблочного линейного насоса 1 КМЛ 65-160.
Электронасос консольный моноблочный КМЛ предназначен для перекачки в производственных системах водоснабжения, промышленных и жилых системах отопления технической воды, а также химически нейтральных жидкостей, схожих с водой по основным показателям.
Используются как повысительные и циркуляционные насосы.

В линейный консольный насос 1 КМЛ 65-160 монтируется двигатель, в качестве которого используется трехфазный электродвигатель.
Тип привода в агрегате - общепромышленный асинхронный электродвигатель с короткозамкнутым ротором и с удлиненным концом вала.
Взрывозащищенный электродвигатель в оснащении агрегата не применяется, т.к. агрегат не предназначен для эксплуатации во взрывоопасных помещениях.

Условное обозначение
1 КМЛ 65-160 -т-У3.1, где
- 1: модификация насоса;
- КМЛ: консольный моноблочный линейный насос;
- 65: диаметры входного и выходного патрубков, мм;
- 160: диаметр рабочего колеса, мм;
- т: торцовое уплотнение (сальниковое не обозначается);
- У3.1: климатическое исполнение и категория размещения.

Электроподключение 1 КМЛ 65-160
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных моноблочных линейных насосов 1 КМЛ 65-160.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт/об/мин
Двигатель
об/мин
Масса
агрегата
кг
1 КМЛ 65-160 50 32 7,5 3000 105
с обточкой р.к. "а" 45 30 7,5 3000 105
с обточкой р.к."л" 40 35 11,0 3000 120
с обточкой р.к."м" 50 40 15 3000 150

Максимальная подача 1 КМЛ 65-160 базового исполнения 65 м³/час. КПД 65%.
Допускаемый кавитационный запас не более 4,5 м.
Максимальная мощность, потребляемая насосом 7 квт.
Давление на входе в насос 3,5 кгс/см² (0,35 МПа).
Патрубки насоса 1 КМЛ 65-160 фланцевые - Ду-65. Диаметр рабочего колеса 130 мм.

Электродвигатель моноблочного линейного насоса без обточки рабочего колеса - АИР 112М2Ж, мощностью 7,5 квт. Уровень звука на расстоянии 1 м от контура агрегата 76 дБА.

Насос КМЛ должен оснащаться сертифицированным электродвигателем, соответствующий требованиям ГОСТ.

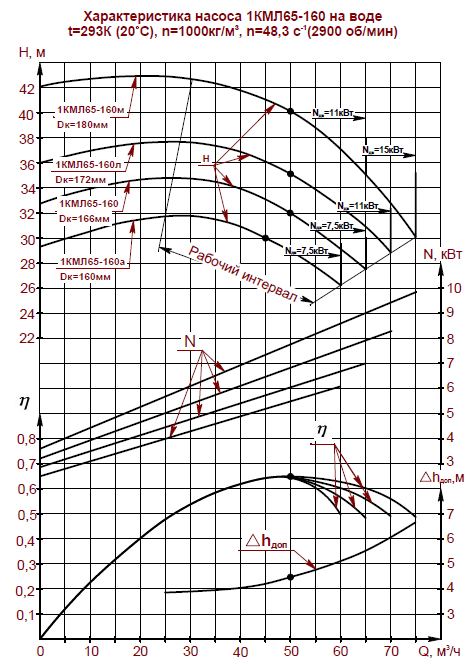

Рис. 1. Рабочие характеристики электронасоса (3000 об/мин).
Рис. 2. Чертеж и габаритные и присоединительные размеры консольного моноблочного линейного агрегата 1 КМЛ 65-160.


Рис.1 Рабочие характеристики электронасоса

Рис.2 Чертеж и габаритно-присоединительные размеры 1 КМЛ 65-160
