Технические характеристики насоса 1 КМЛ 65-200

Консольный моноблочный насос 1 КМЛ 65-200Технические характеристики моноблочного консольного насоса линейного 1 КМЛ 65-200.
Моноблочный насос КМЛ используется для перекачки в производственных системах водоснабжения, промышленных и жилых системах отопления воды, а также нейтральных жидкостей, сходных с водой по основным параметрам.
Используются как повысительные и циркуляционные насосы.

Для обеспечения привода, в линейный моноблочный консольный насос 1 КМЛ 65-200, устанавливается трехфазный электродвигатель.
Тип привода электронасоса - фланцевый асинхронный электродвигатель с короткозамкнутым ротором, общепромышленный.
Взрывозащищенный электродвигатель в электронасос не устанавливается, т.к. агрегат не предназначен для эксплуатации во взрывоопасных условиях.

Условное обозначение
1 КМЛ 65-200 -т-У3.1, где
- 1: модификация насоса;
- КМЛ: консольный моноблочный линейный насос;
- 65: диаметры входного и выходного патрубков, мм;
- 200: диаметр рабочего колеса, мм;
- т: торцовое уплотнение (сальниковое не обозначается);
- У3.1: климатическое исполнение и категория размещения.

Электроподключение 1 КМЛ 65-200
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики линейных консольных моноблочных насосов 1 КМЛ 65-200.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт/об/мин
Двигатель
об/мин
Масса
агрегата
кг
1 КМЛ 65-200 50 50 18,5 3000 205
с обточкой р.к. "а" 45 40 15,0 3000 195
с обточкой р.к."б" 42 35 11,0 3000 190

КПД 59%. Подача максимальная 1 КМЛ 65-200 в базовом исполнении 72 м³/час.
ДКЗ (допускаемый кавитационный запас) до 4,5 м.
Максимальная, потребляемая насосом мощность - 14,5 квт.
Давление на входе в насос 0,35 МПа (3,5 кгс/см²).
Утечка через сальник - 0,1-0,2 л/час, через торцовое уплотнение - 0,03 л/час. Рабочее колесо насоса 1 КМЛ 65-200 диаметром 200 мм. Патрубки фланцевые - Ду-65.

Двигатель линейного моноблочного насоса без обточки рабочего колеса - АИР 160М2Ж, мощностью 18,5 квт. Уровень звука на расстоянии 1 м от контура агрегата 76 дБА.

Насос 1 КМЛ 65-200 должен комплектоваться сертифицированным электроприводом, отвечающий соответствующим требованиям ГОСТ.

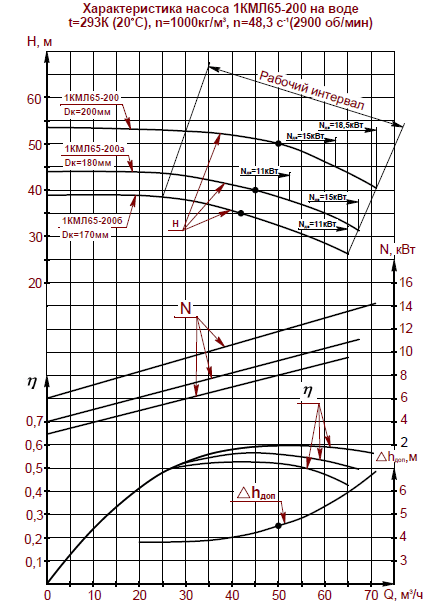

Рис. 1. Рабочие характеристики электронасоса (3000 об/мин).
Рис. 2. Чертеж и габаритные и присоединительные размеры консольного моноблочного линейного агрегата 1 КМЛ 65-200.


Рис.1 Рабочие характеристики электронасоса

Рис.2 Чертеж и габаритно-присоединительные размеры 1 КМЛ 65-200
