Характеристики KR 200-150-500.1/460-4/110

KR 200-150-500.1/460-4/110 Kordis Технические характеристики насосов Kordis (Кордис) KR 200-150-500.1/460-4/110.
Насосы перекачивают воду и жидкости, имеющие схожие с водой характеристики - химическая активность, плотность и вязкость.

Условное обозначение насоса
KR 200-150-500.1/460-4/110 УХЛ3.1, где
- KR: консольный горизонтальный;
- 200: диаметр входного патрубка, мм;
- 150: диаметр патрубка на выходе, мм;
- 500: номинальный диаметр рабочего колеса, мм;
- .1: насос с пониженной подачей;
- 460: фактический диаметр рабочего колеса, мм;
- 4: число полюсов электрического привода;
- 110: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Буквенные обозначения в маркировке насоса с сальниковым уплотнением KR 200-150-500.1/460-GG-G-4-УХЛ3.1/F110, где
- GG: корпус и рабочее колесо из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электродвигателем, упругой муфтой с защитным кожухом.

В электронасосном агрегате, для обеспечения привода насоса KR 200-150-500.1/460-4/110 Kordis (Кордис), применяется общепромышленный с короткозамкнутым ротором трехфазный асинхронный электродвигатель.
Типоразмер электропривода в электронасосном агрегате, по нормам европейского стандарта DIN, 315S4.

Для оснащения электронасосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- переменный ток трехфазный;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
ДКЗ
м
KR 200-150-500.1/460-4/110 452,5
264-556,2
70
79-67
110*1485 2,4

КПД максимальный электронасосного агрегата 78,5%.
Допускаемый кавитационный запас (ДКЗ) до 2,4 м.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².

В консольный одноступенчатый центробежный насос с тангенциальным отводом KR 200-150-500.1/460-4/110 должен устанавливаться только сертифицированный электродвигатель.

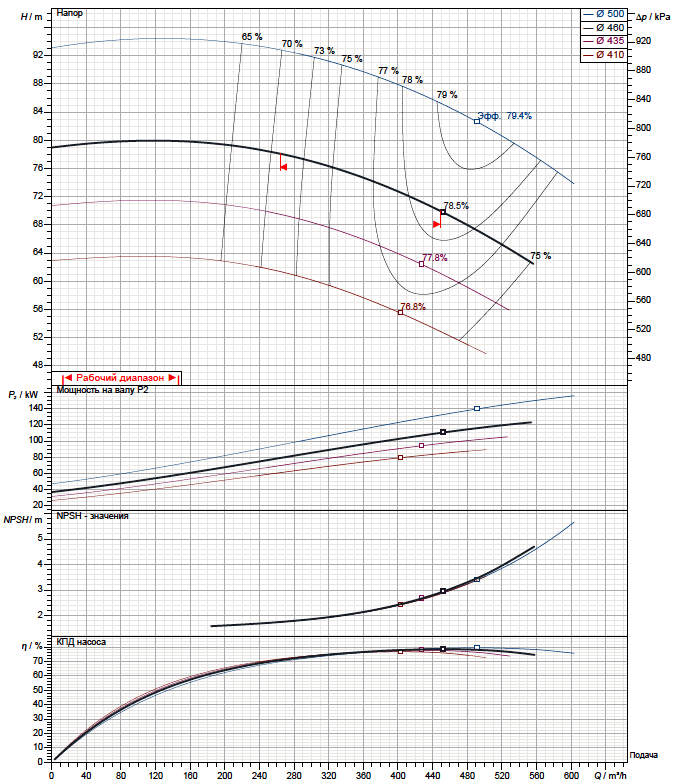

Рабочие характеристики насоса

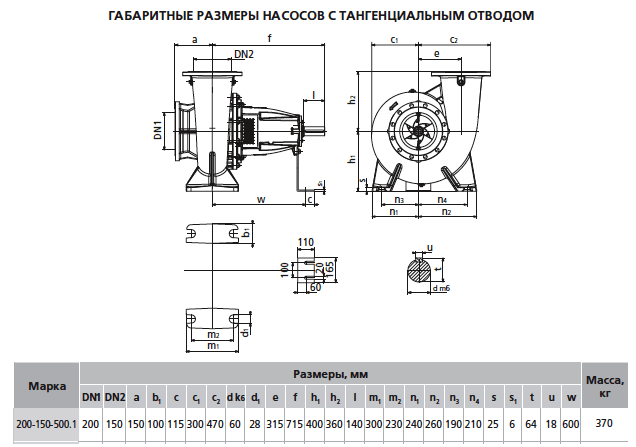

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

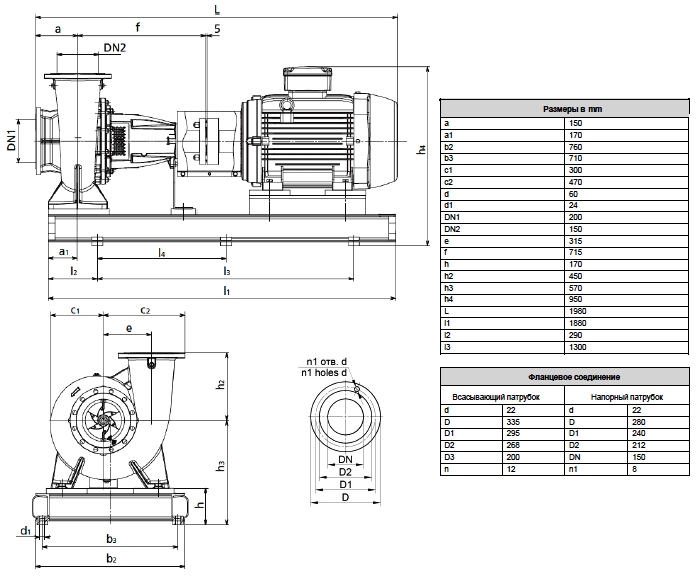

Габаритные и присоединительные размеры агрегата
