Вакуумный насос НВР-4.5Д - характеристики

Насос НВР-4.5Д Технические характеристики - роторно-пластинчатый промышленный насос вакуумный НВР-4.5Д для откачивания воздуха, неагрессивных газов и паров из герметичных сосудов.
Поступающие в насосы НВР воздух, газы и пары и смеси паров с газом проходят предварительную очистку от механических загрязнений и капельной влаги.
Попадание влаги внутрь насоса вместе с откачиваемыми средами не допускается.

Насосы используются в научно-производственной практике, в вакуумной промышленности для создания вакуума.
Оптимальная работа насоса обеспечивается при температуре окружающего воздуха и откачиваемых сред от 283 К до 308 К (от плюс 10°C до плюс 35°C).

Для уплотнения вала ротора роторно-пластинчатые вакуумные насосы НВР-4.5Д комплектуются манжетами.
Проточные и корпусные детали насоса из чугуна, стали, сплава алюминия, углепластика, бронзы.

Для привода насоса НВР-4.5Д устанавливается трехфазный электродвигатель.
Тип электродвигателя электронасосного агрегата - асинхронный двигатель мощностью 0,25 квт (2900 оборотов в минуту).

Таблица 1. Технические характеристики насоса
Насос марки Быстродействие
л/с
Остат. давление
мм.рт.ст
N
двигателя квт
Об/мин
Масса
агрегата
кг
НВР-4.5Д 1,25 0,015 0,25 2900 10

Давление на входе в насос - 0, 133 КПа (1 мм.рт.ст.).
Рабочая жидкость - вакуумное масло ВМ-5С, ВМ-1С.
Объем масла на одну заправку 0,5 дм³.
Вакуумный роторно-пластинчатый насос НВР-4.5Д производится в климатическом исполнении и категории размещения УХЛ4 и 04.
Уровень звука на расстоянии 1 м от агрегата - 60 дБа.
Диаметры условного прохода патрубков на входе и выходе - 16 мм.

Рис. 1: схема насосов НВР.
Рис. 2: напорные характеристики.
Рис. 3: устройство насоса.
Рис. 4: габаритный чертеж насоса.


Рис.1 Схема вакуумных насосов НВР

Схема насосов НВР

Рис.2 Напорные характеристики вакуумного насоса

Напорная характеристика

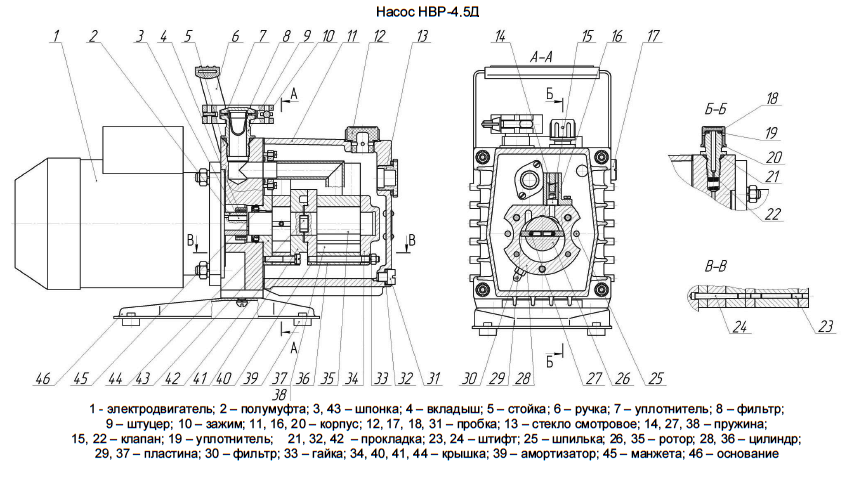

Рис.3 Устройство насоса НВР-4.5Д
>

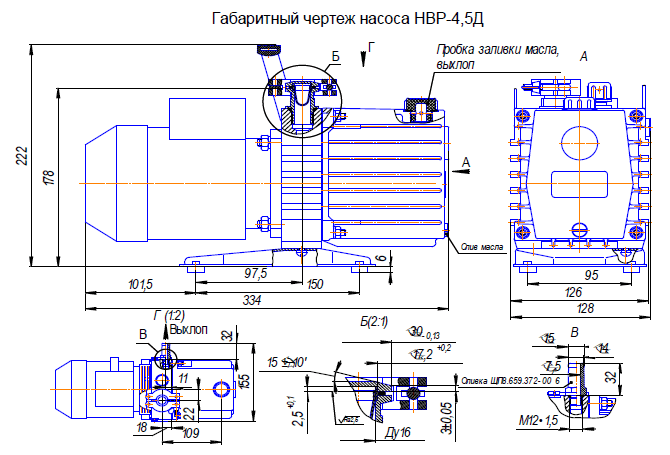

Рис.4 Габаритный чертеж насоса вакуумного
Габаритный чертеж насоса
