Вакуумный насос ЖВН-12Н - характеристики

Технические характеристики - промышленный жидкокольцевой насос вакуумный ЖВН-12Н для откачивания агрессивных газов из закрытых аппаратов.
Насосы ВВН не требуют предварительной очистки поступающих газов. Допускается попадание внутрь насоса влаги вместе с откачиваемым газом.

Насосы применяются нефтехимической, целлюлозно-бумажной, пищевой и других отраслях промышленности. а также в агропромышленном комплексе.

Жидкокольцевые вакуумные насосы ЖВН-12Н оснащаются сальниковым уплотнением (жгут ФУМ-В), который располагается в центральных расточках лобовин.
Рабочие детали насоса, контактирующие с агрессивной рабочей средой, изготовлены из нержавеющей стали.

Привод насоса ЖВН-12Н обеспечивает общепромышленный электродвигатель марки АИР.
Тип электродвигателя электронасосного агрегата - асинхронный двигатель АИР200М6, мощностью 22 квт. Число оборотов двигателей - 1000 в минуту.

Водокольцевой насос ЖВН-12Н выпускается в климатическом исполнении и категории размещения УХЛ4.

Рис. 1: напорные характеристики насоса.
Рис. 2: насос в разрезе.
Рис. 3: габаритный чертеж агрегата.

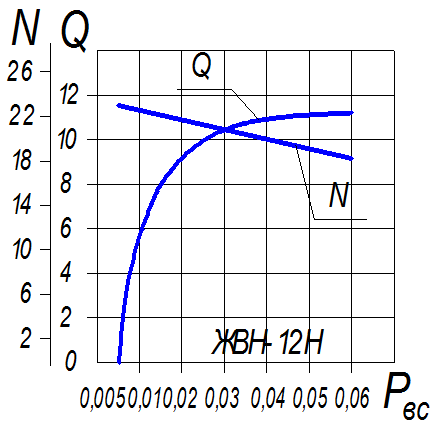

Рис.1 Напорная характеристика вакуумного насоса

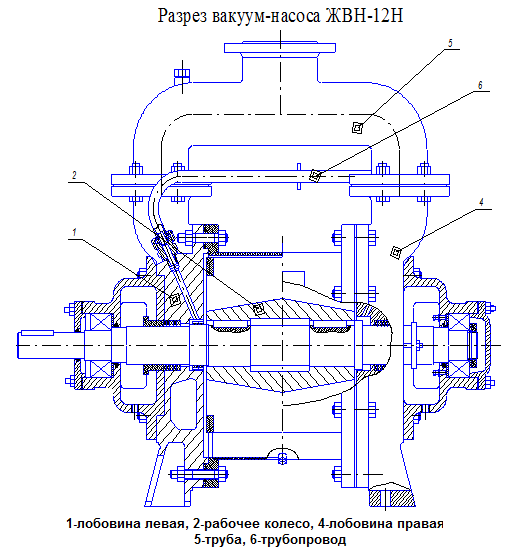

Рис.2 Разрез насоса

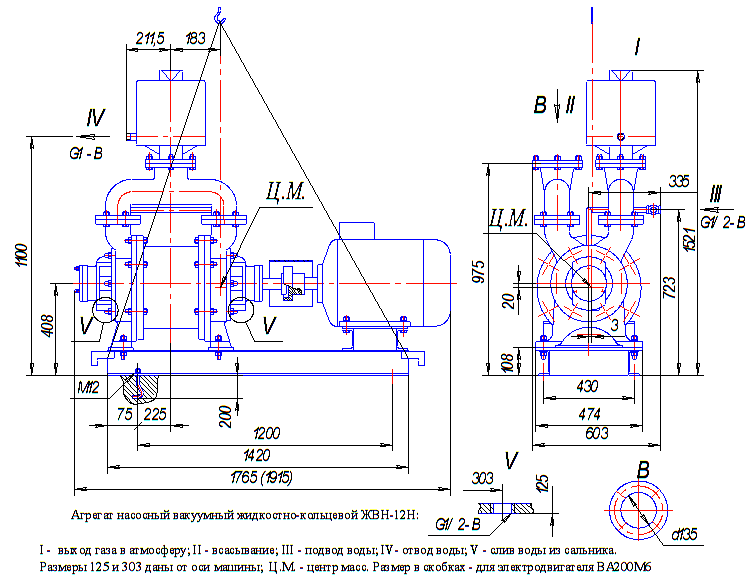

Рис.3 Габаритный чертеж агрегата вакуумного ЖВН-12Н
