Технические характеристики НМШ 8-25
Параметры и характеристика на шестеренные насосы и насосные агрегаты НМШ8-25 в модификациях.
Объемный шестеренный насос марок НМШ 8-25-6,3/2,5, НМШ 8-25-6,3/10, НМШ 8-25-6,3/25 перекачивает техническое масло, мазут, дизельное топливо.
Привод электронасосных агрегатов - электродвигатели в общепромышленном исполнении, в модификациях ряда насосов используется асинхронный двигатель взрывозащищенный (агрегат НМШ8-25-6,3/10(Б)-1).
В том же маслонасосе НМШ 8-25-6,3/10 (Б) общепромышленного исполнения, к примеру, используется электродвигатель мощностью 4 кВт (А100L4).
Габаритные размеры
| Показатель | Тип насоса | ||
| НМШ8-25- 6,3/2,5 |
НМШ8-25- 6,3/10 |
НМШ8-25- 6,3/25 |
|
| Подача, м³/ч (л/с), не менее | 6,3 (1,75) | 6,3 (1,75) | 6,3 (1,75) |
| Давление на выходе, МПа (кгс/см2) | 0,25 (2,5) | 1,0 (10) | 2,5 (25) |
| Допускаемая вакуумметрическая высота всасывания, м | 5 | ||
| Частота вращения, C-1 (об/мин) | 24 (1450) | ||
| Давление полного перепуска, МПа (кгс/см²), не более | 0,55 (5,5) | 1,5 (15) | 3,75 (37,5) |
| К.п.д. в агрегате, %, не менее | 50 | 75 | 81 |
| Мощность в агрегате, кВт, не более | 0,8 | 1,1 | 1,8 |
| Внешняя утечка, м³/ч (л/ч), не более | 10x10-6 (0,01) | ||
| Масса насоса, чугун (бронза), кг | 17 (20) | ||

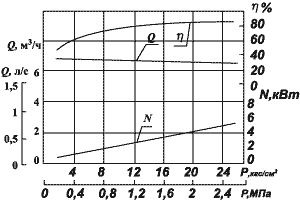

Графическая характеристика НМШ8-25
