Технические характеристики насосов ЛМ 65-12.5/8




Линейный моноблочный насос ЛМ 65-12.5/8 Технические характеристики и параметры линейного моноблочного насоса ЛМ 65-12.5/8:
- подача: 12,5 м³/час;
- напор: 8 м;
- диапазон подачи: от 7,6 м³/час до 19,6 м³/час;
- диапазон напора: от 8,6 до 5,9 м;
- потребляемая насосом мощность: 3,87 квт;
- привод: асинхронный электродвигатель фланцевый 1,1 квт (АИР80МА4ЖУ3);
- частота оборотов: 1450 в минуту;
- высота насоса: 545 мм;
- поперечный размер моноблочного насоса: 320 мм;
- КПД насосной части: 55%;
- корпус и проточные детали насоса выполнены из серого чугуна СЧ20;
- уровень звуковой мощности электронасоса малошумного исполнения: 68 дБА;
- масса насосного агрегата: 55 кг;
- допускаемый кавитационный запас (ДКЗ) ЛМ 65-12.5/8 не более 3 м;
- климатическое исполнение - УХЛ4 (ГОСТ 15150-69);
- условный диаметр напорного и всасывающего патрубка Ду-65 мм, Ру-10(16) кгс/см².

Электропитание насоса:
Переменный ток, сеть напряжением 380В, частотой 50 Гц.

Насосы марки ЛМ используются для перекачки чистой производственно-технической воды и других жидкостей, схожих с водой по своим свойствам (химической активности, вязкости, плотности).

По конструктивному устройству - центробежные вертикальные моноблочные линейные консольные насосы с радиальным вводом и отводом подаваемой воды.

Для привода электронасосных агрегатов применяются только сертифицированные общепромышленные трехфазные фланцевые с удлиненным валом (с удлинителем) электродвигатели.
Мощность электродвигателей, устанавливаемых в насосы ЛМ 65-12.5/8 - 1,1 квт.
Количество оборотов двигателя 1450 в минуту.

Давление на входе в линейные моноблочные центробежные насосы с одинарным сальниковым уплотнением - 0,35 МПа, входное давление в ЛМ 65-12.5/8 с одинарным торцовым уплотнением - 0,8 МПа.

Протечка через одинарный сальник не может превышать 2 л/час.
Протечка через уплотнение торцовое не превышает 0,03 л/час.

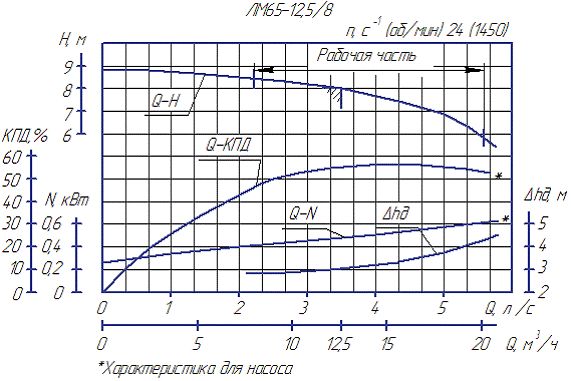

Технические характеристики (напорные) насоса ЛМ 65-12.5/8

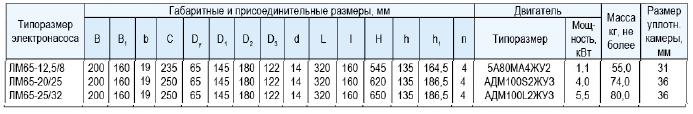

Чертеж, габаритные и присоединительные размеры
