Характеристики моноблочных и консольных насосов Kordis (Кордис)
Технические характеристики консольных и моноблочных насосов Кордис (Kordis) - K, KM и KL.
Назначение электронасоса: перекачка технической воды и неагрессивных жидкостей, схожих с водой по основным физическим свойствам (вязкость, плотность, удельный вес) и по коррозионному действию на материал проточных деталей насосов.
В электроагрегатах моноблочные и консольные насосы Кордис комплектуются трехфазными двигателями, в качестве которых применяются общепромышленные электродвигатели.
Тип привода насоса Kordis - асинхронный электродвигатель с короткозамкнутым ротором.
Взрывозащищенный электродвигатель в консольный моноблочный насос Kordis не устанавливается, т.к. он не предназначен для эксплуатации во взрывоопасных помещениях.
Условное обозначение насоса Кордис
на примере K-(-N)-150-125–250(-.1)/269–220/4–XXX, где:
- K; тип насоса
(K- горизонтальный консольный с опорой на корпусе; KM: горизонтальный консольный моноблочный с опорой на корпусе; - KL: вертикальный консольный насос моноблочный с патрубками в линию.)
- (-N): агрегат;
- 150: номинальный (условный) диаметр всасывающего патрубка (DN);
- 125: номинальный (условный) диаметр;
- 250: номинальный (условный) диаметр рабочего колеса (мм);
- (-.1): пониженная производительность;
- 269: фактический диаметр рабочего колеса (мм);
- 220: номинальная мощность двигателя (квтx10);- 4: число полюсов двигателя;
- ХХХ: конструктивное исполнение.
Электроподключение Кордис (Kordis)
- ток: переменный;
- напряжение: 220 / 380 В;
- частота тока: 50 Гц.
Таблица 1: Технические характеристики моноблочных и консольных насосов.
Марка | Подача м³/ч |
Напор м |
Макс. давление кгс/см² |
Двигатель об/мин |
Температура C° |
Kordis (Кордис) K, KM, KL | 3-2000 | 2,5-100 | 16/25 | 1450/2900 | 0-120 |
Насосы с фланцевыми патрубками с максимальным рабочим давлением 16/25 кгс/см² (16 - для моноблочных насосов KL с патрубками в линию; 25 - для консольных насосов K, KM).
Насосы должны оснащаться сертифицированными электродвигателями, которые должны соответствовать требованиям ГОСТ.

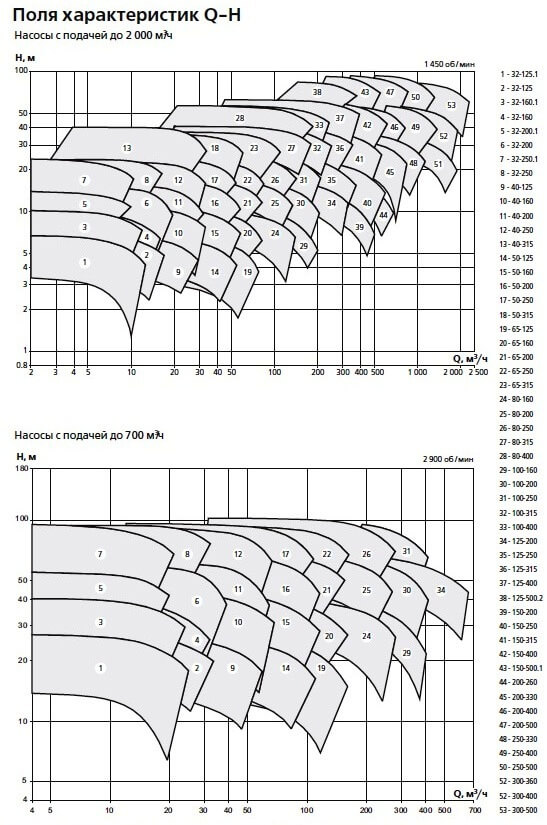

Рис. 1. Поля рабочих характеристик Kordis K, KM, KL.

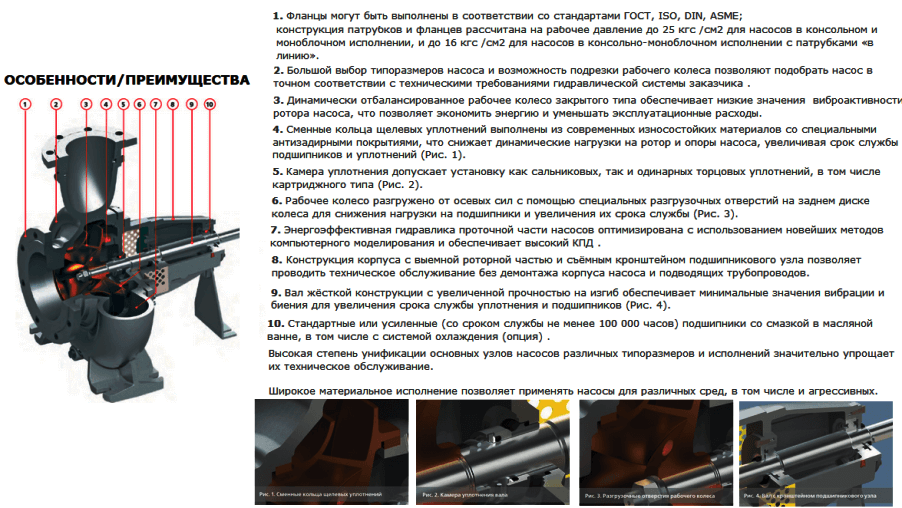

Рис. 2. Особенности и преимущества электронасосов Кордис.
Рис.1 Поля рабочих характеристик насосов Кордис ![]() |
Рис.2 Особенности, технические преимущества насосов Kordis K, KM, KL ![]() |
